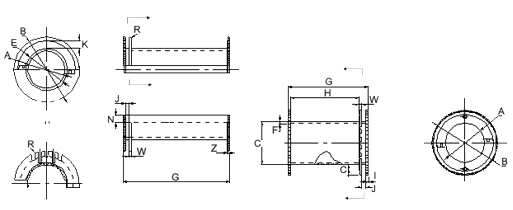

結構圖:

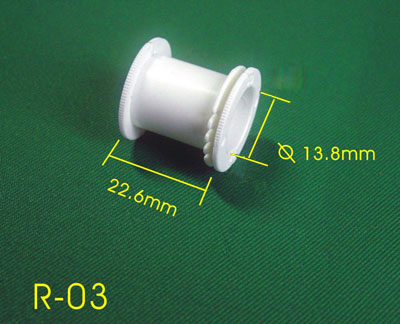

按圖示檢驗主要設計尺寸：R-03

圖示代碼	設計尺寸	公差
A	13.80	最小值
B	22.30	最大值
C	3.00	最小值
E	15.80	±
F	1.00	±0.10
G	22.60	最大值
H	17.60	±0.30
I	1.20	±0.10
J	1.60	±0.10
K		參考
M	3.50	最小值
R	0.20	參考
W	0.85	參考
Z		參考

● 檢測工具：數顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數為4×2個。

● 內孔A不圓度≤0.20mm,兩端滾齒平面的不平行度≤0.20mm，無明顯翹曲。

● 內孔孔吻合處不允許有臺階，手感光滑無阻。

● 外形無殘缺或破損，色澤正常無異。

● 光潔度達到▽7以上，但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物，含有金屬、雜物的產品，必須作廢品隔離。

● 無熔跡痕，無內在氣孔亮點。有氣孔亮點（不含熔跡痕）的產品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米,不破損。

● 手感有強力彈性，且不脆裂。

● 硬度、耐磨性能均適合高速重負荷轉動。

● 選用原材料必須符合歐盟ROHS指令要求，并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度，絕緣電阻必須≥1000M歐姆，阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。
