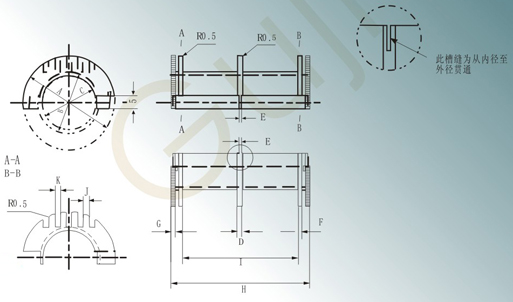

按圖示檢驗主要設計尺寸：XR-10
|
圖示代碼 |
設計尺寸 |
公差 |
|
A |
30.00 |
最小值 |
| B | 19.00 |
最大值 |
| C | 17.00 |
最小值 |
| D | 1.50 | 參考值 |
| E | 0.50 | 參考值 |
| F | 1.00 | ±0.10 |
| G | 1.50 | 最大值 |
| H | 39.0 | ±0.30 |
| I | 31.0 | ±0.10 |
| J | 2.00 | ±0.10 |
| K | 1.50 | 參考 |
● 檢測工具：數顯卡尺或千分尺。
● 按圖示標注代號對照檢驗。
● 出線槽數為4×2個。
● 內孔A不圓度≤0.20mm,兩端滾齒平面的不平行度≤0.20mm，無明顯翹曲。
● 內孔孔吻合處不允許有臺階，手感光滑無阻。
● 外形無殘缺或破損，色澤正常無異。
● 光潔度達到▽7以上，但允許有無害傷痕及縮影。
● 無金屬雜質或其它雜物，含有金屬、雜物的產品，必須作廢品隔離。
● 無熔跡痕，無內在氣孔亮點。有氣孔亮點（不含熔跡痕）的產品作等外品。
● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。
● 抗壓力≥25公斤/平方厘米，不破損。
● 手感有強力彈性，且不脆裂。
● 硬度、耐磨性能均適合高速重負荷轉動。
● 選用原材料必須符合歐盟ROHS指令要求，并具有UL黃卡認證且定點供應。
● 熱變形溫度≥120攝氏度，絕緣電阻必須≥1000M歐姆，阻燃性能UL94Vo級/0.8—3.2mm。
● 其它結構均應符合變壓器制造工藝為標準。
